在暖通空調、給排水等流體輸送系統中，維持系統壓力穩定是確保設備正常運行和高效節能的關鍵。壓差旁通閥作為實現這一目標的重要裝置，通過自動調節系統壓差，保障了系統的穩定運行。了解其工作原理與圖例符號，有助于工程設計、安裝和維護人員更好地運用這一設備。
一、壓差旁通閥的工作原理
（一）基本結構與組成

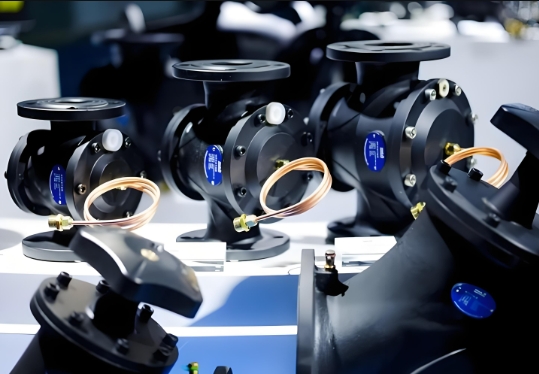

0壓差旁通閥主要由閥體、閥芯、彈簧、壓差控制器、執行機構等部件組成。閥體連接在系統的供回水管道之間，形成旁通通道；閥芯在閥體內移動，控制旁通流量；彈簧為閥芯提供復位力；壓差控制器負責監測系統供回水的壓力差，并根據設定值發出控制信號；執行機構則根據控制器的信號驅動閥芯動作 。
（二）工作過程
0監測壓力差：在系統運行過程中，壓差控制器通過取壓管分別連接系統的供水管道和回水管道，實時監測兩者之間的壓力差值。例如，在中央空調冷凍水系統中，當末端設備（如風機盤管）的負荷發生變化時，冷凍水在末端的流量需求也會改變，進而導致供回水管路的壓力差發生波動。
與設定值比較：壓差控制器內預先設定了一個目標壓力差值。當實際監測到的壓力差值與設定值相等時，系統處于穩定運行狀態，壓差旁通閥保持原有開度或處于關閉狀態，系統水流按正常路徑流動。若實際壓力差值大于設定值，表明系統阻力減小，可能是因為末端設備關閉數量較多，使得冷凍水流量需求降低；反之，若實際壓力差值小于設定值，則意味著系統阻力增大，可能是由于末端設備開啟數量增加，冷凍水流量需求上升 。
閥芯動作調節：一旦實際壓力差值偏離設定值，壓差控制器便會發出控制信號。當壓力差大于設定值時，控制器向執行機構發送指令，執行機構驅動閥芯移動，使壓差旁通閥開啟一定角度，部分水流通過旁通閥從供水管道直接流向回水管道，減少了主回路的流量，從而降低供回水壓差，使其逐漸接近設定值。隨著旁通流量的增加，主回路流量減少，供回水壓差下降；當壓力差降低到設定值時，控制器控制執行機構，使閥芯回到合適位置，穩定旁通閥開度。當壓力差小于設定值時，控制器同樣通過執行機構控制閥芯，使旁通閥關小或關閉，減少旁通流量，增加主回路流量，提升供回水壓差 。
（三）應用場景舉例
0以大型商業建筑的中央空調系統為例，在一天的不同時段，建筑內各區域的空調負荷差異很大。在夜間，大部分辦公區域的空調關閉，冷凍水末端流量需求大幅降低，供回水壓差會迅速升高。此時，壓差旁通閥自動開啟，將多余的冷凍水引流至旁通管道，避免因壓力過高對水泵、管道及末端設備造成損害，同時也能減少水泵的能耗，實現節能運行。而在白天辦公高峰期，末端設備大量開啟，冷凍水流量需求增加，當供回水壓差低于設定值時，壓差旁通閥關閉，確保冷凍水全部流向末端設備，滿足制冷需求 。二、壓差旁通閥的圖例符號
（一）常見圖例形式
在工程圖紙中，壓差旁通閥有多種常見的圖例符號表示形式。一種較為常見的表示方法是：用兩條平行的線段代表旁通管道，在管道中間繪制一個帶有箭頭的閥門符號，箭頭方向表示水流通過旁通閥的方向，閥門符號中間通常會添加一個小圓圈或其他標識，以區分于普通閥門 。如下是簡單的手繪示意（實際使用中可借助專業繪圖軟件繪制更標準圖形）：
另一種表示形式是采用圖形符號與文字標注相結合的方式。圖形部分繪制一個類似普通截止閥的符號，在其旁邊標注 “PBCV”（Pressure Difference By - Pass Control Valve，即壓差旁通控制閥）字樣，以明確該閥門的類型和功能 。
（二）標準規范依據
在國家標準《建筑給水排水制圖標準》（GB/T 50106）和《暖通空調制圖標準》（GB/T 50114）中，雖然未對壓差旁通閥圖例進行單獨的強制性統一規定，但行業內通常會參考閥門通用圖例標準，并結合其功能特點進行繪制 。在實際工程設計中，設計人員也會在圖紙的圖例說明部分對壓差旁通閥的圖例符號進行詳細解釋，以確保施工人員和維護人員能夠準確理解圖紙內容 。
（三）圖例符號的作用
壓差旁通閥的圖例符號在工程圖紙中具有重要作用。對于設計人員而言，它是表達設計意圖、傳遞設備信息的重要工具，能夠清晰地展示壓差旁通閥在系統中的位置和連接方式；對于施工人員，通過圖例符號可以快速識別設備，準確進行安裝；而對于后期維護人員，在查看系統圖紙進行故障排查和維護時，圖例符號有助于他們迅速找到壓差旁通閥的位置，了解其工作原理和連接關系，提高維護效率 。
壓差旁通閥憑借獨特的工作原理，在各類流體輸送系統中發揮著穩定壓力、節能降耗的重要作用。其圖例符號作為工程語言的一部分，確保了設計、施工和維護等各個環節的準確溝通。深入理解壓差旁通閥的工作原理與圖例符號，對于保障系統的穩定運行和高效管理具有重要意義 。
