在暖通空調（HVAC）、給排水及工業流體控制領域，搏力謀（Belimo）蝶閥憑借精準的控制性能、可靠的運行表現，成為眾多系統的核心控制元件。了解其工作原理，不僅能幫助工程師更合理地選型與調試，也能為后期維護提供關鍵依據。本文將從搏力謀蝶閥的核心結構出發，逐步拆解其工作機制，結合實際應用場景說明原理落地邏輯，助力讀者全面掌握這一設備的運行本質。
一、搏力謀蝶閥的核心結構：原理實現的基礎

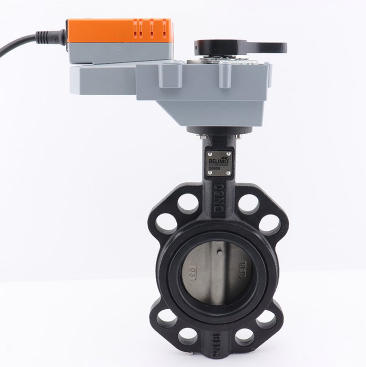

要理解搏力謀蝶閥的工作原理，首先需明確其核心組成部分——各結構的協同作用，是實現流體精準控制的前提。搏力謀蝶閥主要由閥體、蝶板、閥軸、執行器四大核心部件構成，部分特殊型號會增加密封組件、定位器等輔助結構，具體功能如下：
閥體：作為流體通道的主體，通常采用鑄鐵、球墨鑄鐵或不銹鋼材質，內壁經過精密加工以減少流體阻力。閥體兩端與管道法蘭連接，確保流體在密閉空間內按預設路徑流動，同時承受系統壓力與介質腐蝕。
蝶板：形似圓盤的核心控制部件，安裝于閥體內部的閥軸上，可繞閥軸旋轉。蝶板的材質根據介質特性選擇（如EPDM橡膠密封蝶板適用于水介質，PTFE密封蝶板適用于腐蝕性流體），其旋轉角度直接決定流體的通斷與流量大小。
閥軸：連接蝶板與執行器的傳動部件，通常為不銹鋼材質，具備高強度與抗磨損性。閥軸的一端與蝶板固定，另一端延伸至閥體外部并與執行器輸出軸連接，將執行器的動力轉化為蝶板的旋轉運動。
執行器：搏力謀蝶閥的“動力核心”，分為電動執行器與氣動執行器兩類（主流為電動）。執行器內置電機、減速齒輪、控制模塊與反饋裝置，可接收外部控制信號（如 4-20mA、0-10V），驅動閥軸旋轉，并將蝶板的實際位置反饋給控制系統，實現閉環控制。二、搏力謀蝶閥工作原理：從信號到流量控制的全過程
搏力謀蝶閥的工作本質是 “通過執行器驅動蝶板旋轉，改變閥體內部流通截面積，從而控制流體流量、壓力或通斷”，具體過程可分為信號接收、動力傳動、流量調節、反饋閉環四個階段，詳細如下：
1. 信號接收：外部指令觸發動作
在實際應用中，搏力謀蝶閥需與控制系統（如PLC、DDC控制器、變頻器）配合使用。當系統需要調整流體參數時（例如HVAC系統需增大冷水流量以降低室內溫度），控制系統會向蝶閥的執行器發送控制信號（常見為模擬量信號4-20mA或數字量信號）。
例如：當需要蝶板打開50%時，控制系統會發送 12mA 的模擬量信號；若需要完全關閉，則發送4mA信號（不同型號信號定義可能略有差異，需參考產品手冊）。執行器內置的控制模塊接收到信號后，會解析指令，確定蝶板需要旋轉的角度與方向。
2. 動力傳動：執行器驅動閥軸與蝶板旋轉
O執行器接收到指令后，內置的電機會啟動，將電能轉化為機械能。由于電機輸出的轉速較高、扭矩較小，無法直接驅動閥軸，需通過減速齒輪組對轉速進行降低、對扭矩進行放大（減速比根據蝶閥規格而定，通常為 1:50~1:200），確保輸出扭矩足以帶動蝶板在流體壓力下旋轉。
減速后的動力傳遞至閥軸，閥軸帶動與之固定的蝶板同步旋轉：若執行器接收“打開”信號，蝶板會從“全關”位置（與流體流向垂直，完全阻斷通道）向“全開”位置（與流體流向平行，流通截面積最大）旋轉；若接收“關閉”信號，則反向旋轉。
3. 流量調節：蝶板角度決定流通能力
蝶板的旋轉角度直接對應閥體內部的流通截面積，進而決定流體的通過能力（即流量）。搏力謀蝶閥的流量調節遵循 “非線性關系”（部分型號通過特殊設計可實現近似線性調節），具體對應關系如下：
全關狀態（0°）：蝶板完全垂直于流體流向，蝶板邊緣的密封件（如EPDM密封圈）與閥體密封面緊密貼合，阻斷流體流通，泄漏量極低（搏力謀工業級蝶閥泄漏等級可達ANSI Class IV或更高）。
部分開啟狀態（10°~80°）：隨著蝶板旋轉角度增大，流通截面積逐漸增加，流體阻力減小，流量隨之增大。例如：當蝶板旋轉30°時，流通截面積約為全開狀態的30%~40%，流量約為全開流量的 40%~50%（具體數值需參考搏力謀該型號蝶閥的流量特性曲線）。
全開狀態（90°）：蝶板完全平行于流體流向，流通截面積達到最大，流體阻力最小，流量達到最大值，此時蝶閥相當于一段直通管道，僅起到連接作用。
4. 反饋閉環：實時位置反饋確保控制精準
為避免因機械誤差、流體壓力波動導致蝶板實際位置與指令位置偏差，搏力謀蝶閥執行器內置位置反饋裝置（如電位器、霍爾傳感器）。當蝶板旋轉至指令對應的角度時，反饋裝置會將蝶板的實際位置轉化為反饋信號（與控制信號類型一致，如4-20mA），發送回控制系統。
控制系統將“指令信號”與“反饋信號”進行對比：若兩者一致，執行器停止動作，蝶板保持當前角度；若存在偏差（如因流體壓力導致蝶板輕微偏移），控制系統會發送修正信號，驅動執行器微調蝶板位置，直至實際位置與指令位置一致，形成“指令-執行-反饋-修正”的閉環控制，確保流量控制的精準性（搏力謀電動蝶閥的控制精度通常可達 ±1%~±2%）。
三、搏力謀蝶閥工作原理的核心優勢：為何能適配復雜場景？
基于上述工作原理，搏力謀蝶閥在實際應用中展現出三大核心優勢，這也是其區別于普通蝶閥的關鍵：
精準控制：通過閉環反饋系統，蝶板角度控制精度高，可實現流量、壓力的平穩調節，避免普通蝶閥“調節滯后”“流量波動大”的問題，適用于HVAC高精度溫度控制、工業流體計量等場景。
快速響應：執行器內置高扭矩電機與高效減速齒輪，蝶板從全關到全開的響應時間短（通常為5~30秒，具體取決于型號），能快速應對系統負荷變化，例如建筑突發制冷需求時，可迅速增大冷水流量。
可靠耐用：搏力謀對核心部件進行了優化設計，如閥軸采用雙密封結構（防止介質泄漏至執行器）、蝶板密封件采用耐老化材質（使用壽命可達10萬次以上），配合執行器的過載保護功能（電機過熱、扭矩過大時自動停機），確保長期穩定運行，降低維護成本。
四、應用場景印證：工作原理如何落地？
搏力謀蝶閥的工作原理與其應用場景深度適配，以下兩個典型場景可直觀體現其原理的實用性：
HVAC系統冷水機組流量控制：在大型商場、寫字樓的中央空調系統中，搏力謀蝶閥安裝于冷水機組的進水管道。當室內溫度升高（溫控器檢測到溫度超標），DDC控制器發送“增大流量”信號（如16mA），執行器驅動蝶板旋轉至60°，流通截面積增大，冷水流量增加，快速帶走室內熱量；當溫度降至設定值，控制器發送“減小流量”信號（如 8mA），蝶板旋轉至20°，流量降低，避免能源浪費，這一過程完全依賴“信號-執行-反饋”的閉環原理實現精準調節。
工業給排水系統通斷控制：在化工廠的循環水系統中，搏力謀蝶閥用于控制循環水泵的出水管道。當水泵啟動時，控制系統發送“全開”信號（20mA），蝶板旋轉90°，確保循環水順暢流通；當系統檢修時，發送“全關”信號（4mA），蝶板緊密關閉，阻斷水流，防止介質泄漏，其密封性能與快速響應能力，正是基于“蝶板密封結構+執行器高效傳動” 的原理實現。
五、總結：掌握原理，優化蝶閥應用與維護
搏力謀蝶閥的工作原理圍繞 “執行器驅動蝶板旋轉，通過改變流通截面積控制流體” 展開，核心在于“信號接收-動力傳動-流量調節-反饋閉環” 的協同運作，這一原理不僅決定了其精準、快速、可靠的控制特性，也為實際應用中的選型、調試與維護提供了依據。
例如：在選型時，需根據系統壓力、介質特性選擇匹配的閥體與蝶板材質，確保動力傳動能克服流體阻力；在維護時，若發現流量調節精度下降，可優先檢查執行器反饋裝置是否故障（如電位器磨損），或閥軸與蝶板的連接是否松動——這些都需基于對工作原理的理解。
總之，深入掌握搏力謀蝶閥的工作原理，是實現其在各領域高效應用的關鍵前提。
